ZC2667通用接地电阻测试仪 电阻测量原理、操作方法与维护指南

一、ZC2667通用接地电阻测试仪简介

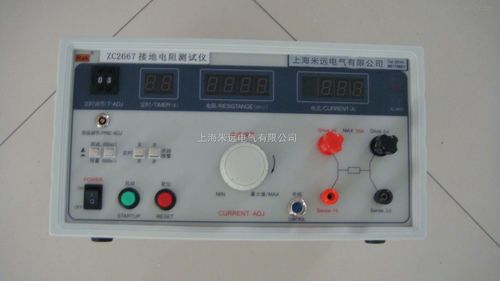

ZC2667是一款广泛应用于电力、通信、建筑、工矿等领域的通用接地电阻测试仪。该仪器主要用于测量各类接地装置的接地电阻值，是保障电气系统安全运行、防雷接地性能评估以及设备安全检查的重要工具。其设计遵循通用接地电阻测试标准，具备操作简便、测量稳定、抗干扰能力强等特点，适用于单点接地、多点接地及各种复杂接地系统的电阻测量。

二、接地电阻的基本概念

接地电阻是指电流由接地体流向大地然后扩散到远处时所遇到的电阻，主要由接地体与土壤之间的接触电阻、接地体本身的电阻以及土壤的流散电阻组成。其中土壤流散电阻是接地电阻的主要部分。接地电阻的大小直接影响接地保护的效果，电阻值过大会导致故障电流无法有效泄放，从而引发设备损坏或人身伤害事故。因此，定期使用ZC2667等专业仪器测量接地电阻，是电气安全检测中不可缺少的环节。

三、ZC2667测量接地电阻的原理

ZC2667通常采用三极法（电位降法）或四极法进行接地电阻测量。以常见的三极法为例，仪器向被测接地极E和电流极C之间注入交流恒定电流I，通过测量被测接地极E与电位极P之间的电压V，依据欧姆定律计算出接地电阻R=V/I。为保证测量准确性，电位极P需布置在零电位区，电流极C与接地极E之间保持足够的距离，以形成合理的电流分布区域并避免互电阻影响。ZC2667内部通过交流变频或自动量程切换技术抑制工频干扰和地中杂散电流的影响，从而提高读数可靠性。

四、ZC2667测量电阻的操作步骤

1. 前期准备：检查仪器电量与外观，确认测试线无破损、接触良好。了解被测接地系统结构并断开与接地极相关的连接，确保测量时接地极处于独立状态。
2. 布置辅助电极：在被测接地极E之外，按直线方向分别打设电位极P和电流极C，一般电位极距接地极约为20米，电流极距接地极约为40米（具体距离可视现场条件与仪器说明书调整）。保持电极与土壤接触良好。
3. 接线连接：根据仪器标识分别将E、P、C对应导线连接到相应的电极和仪器端口，确保接头紧固。
4. 启动测量：开启电源，选择合适测量档位或模式，按下测试键，待读数稳定后记录显示的接地电阻值。如果显示异常或读数跳动明显，应排查接线和干扰源后重新测量。
5. 多点验证：对于重要接地系统，可以改变电流极方向或电位极位置做多次测量，取其平均值作为参考。
6. 测量结束：关闭仪器，拆卸测试线，恢复接地极原有连接，清理现场。

五、影响接地电阻测量结果的关键因素

• 土壤电阻率：土壤成分、湿度、温度、密实度都会改变电阻率，进而影响接地电阻读数。干燥、冻土或岩石区域的接地电阻会明显偏高。
• 辅助电极位置：电位极和电流极距离过近会造成测量误差，过大距离在一些场地又无法实现，应选择合理折算方式。
• 干扰源：附近的强电场、地下金属管道、铁路回流、工频干扰等会影响交流注入电流和电压采样。ZC2667的滤波与变频技术可以减弱这类影响。
• 测试线与接触电阻：测试导线过长、线径过细或接头锈蚀会引入额外误差，建议使用仪器配套线材并定期检查接头。
• 接地体状态：接地体断裂、腐蚀或断开连接会导致测量异常，应同时进行外观检查。

六、常见电阻读数异常与分析

1. 显示为零或极小值：可能是接线短路、辅助电极插入金属物或未真正打设入土接地。
2. 显示数值不断增大或溢出：可能是测试线断开、辅助电极接触不良，或土壤非常干燥。
3. 读数波动大：多为干扰电流过大或注入电流不稳定所致，应改变测量地点或使用更远的电极间距。
4. 三相电力系统接地测量偏差：若并未解开接地系统之间的连接，可能会导致分流引起虚假数据，应在规程允许范围内进行解列或在线专用测量。

七、维护与校准建议

为保证ZC2667长期稳定工作，应做好如下维护：

• 存放于干燥通风处，避免潮湿、高温和腐蚀性气体；长期不使用时取出电池，防止漏液损坏仪器；
• 电缆与探针使用后擦拭干净，避免弯折破损；
• 定期送授权机构校准，校准周期通常为一年，或按使用频率和高要求现场提升校准频次；
• 如屏幕显示模糊或测量漂移，及时联系厂家调试或更换受损元件。

八、

ZC2667通用接地电阻测试仪在电阻测量方面具有用途广泛、方法成熟、实施便捷的优势。正确掌握接地电阻测量理论、电极布置规律以及安全方法，能够更好地发挥该仪器在防雷检测、电气验收、运行维护中的价值。监测接地电阻阻值是水平，真正保障系统安全需要将周期测量与结构巡检互相控制，精准分析各类接地参数防微杜渐，让装置的接地性能切实可靠地在长期服务周期适应管控电力系统设施安全要求放大于全过程能效运维节点体系与联合确保达标规范接口连成安全通道守护处置均衡性运行生态可靠轨迹测路长期护行防。
