什么是碳膜电阻器？全面解析其原理、特点与应用

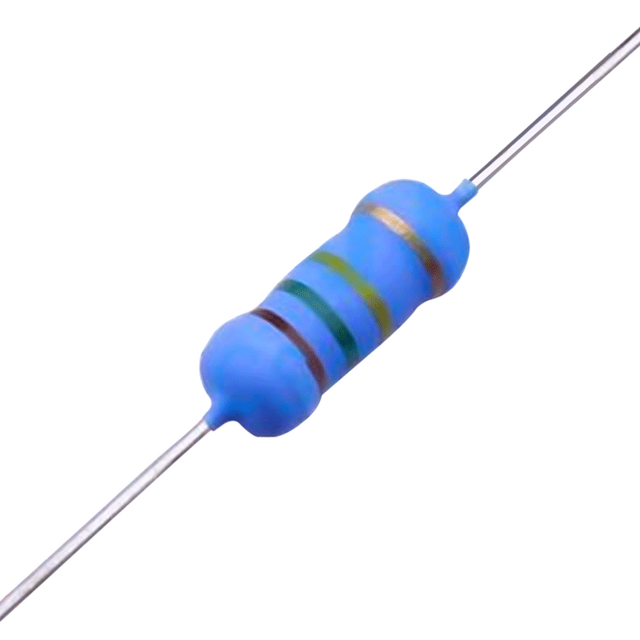

碳膜电阻器（Carbon Film Resistor）是一种常见的电子元件，属于膜式电阻器的一种。它通过在绝缘基体（通常是陶瓷棒）上沉积一层碳膜，并经过刻槽、加引线和涂覆保护层等工艺制成。碳膜电阻器因其成本低、性能稳定、阻值范围宽等特点，广泛应用于各类电子电路中。

一、结构与制造工艺
碳膜电阻器的核心是在高纯度陶瓷基体上形成一层均匀的碳膜。制造时，将陶瓷棒置于高温真空环境中，通过热分解碳氢化合物（如甲烷）使碳沉积在表面。采用激光或机械方法在碳膜上刻出螺旋槽，以精确调整电阻值。两端加上金属引线，并涂覆环氧树脂或酚醛树脂等保护层，最后标印阻值和误差等级。

二、工作原理
碳膜电阻器利用碳膜的电阻特性实现限流、分压等功能。电阻值由碳膜的厚度、长度、宽度以及刻槽的螺距决定。通过控制沉积时间和刻槽工艺，可以生产出从几欧姆到数十兆欧的电阻器。其导电机制主要是碳颗粒间的接触电阻和碳膜本身的体电阻。

三、主要特点

1. 优点：

• 成本低廉，适合大规模生产；

• 阻值范围宽（通常1Ω~10MΩ）；

• 工作频率特性较好，噪声较低；

• 稳定性较高，温度系数适中（约-500~+500 ppm/℃）。

1. 缺点：

• 精度一般为±5%、±10%，高精度产品较少；

• 额定功率较小（常见1/8W~2W）；

• 长期稳定性不及金属膜电阻；

• 耐高温性能有限。

四、常见应用
碳膜电阻器广泛用于消费电子产品、家用电器、电源电路、偏置电路、负载电阻等场合。例如，在收音机、电视机、充电器中作为限流、分压或上拉/下拉电阻。由于其性价比高，至今仍是通孔插件（THT）电路中最常用的电阻类型之一。

五、与其他电阻器的比较

• 与金属膜电阻相比：碳膜电阻噪声较大、精度较低，但成本更低；
• 与绕线电阻相比：碳膜电阻功率小、频率特性好，适用于小信号电路；
• 与厚膜电阻（贴片）相比：碳膜电阻为插件式，体积较大，但更便于手工维修和实验。

碳膜电阻器是一种经济实用的基础电子元件，在电子技术教育和普通电路中扮演着重要角色。了解其特性和局限性，有助于在设计中合理选用。反言之，对对电阻精度和稳定性要求较高的场合，则建议选用金属膜或精密电阻。
